Metode Pelaksanaan Pemasangan Aluminium Composite Panel (ACP) - Fabrikasi Lembaran ACP (Tahap 2)


Pada kesempatan ini saya akan menulis bagaimana Proses Pelaksanaan Fabrikasi Lembaran ACP tersebut, biar sanggup dipasang pada Konstruksi Rangka Dudukan yang telah ada.


Tahapan Pekerjaan Fabrikasi ACP :

1.  Ukur Rangka Dudukan ACP yang telah tersedia, untuk memilih Ukuran Potongan Lembaran ACP yang akan dibentuk. Pada Gambar dibawah ini sanggup dilihat, ukuran Jarak As Besi Hollow 40x40 (sebagai Dudukan ACP) yakni = 60cm x 60cm.


2.  Karena ukuran Jarak As Besi Hollow 40x40 (sebagai Dudukan ACP) = 60cm x 60cm. Kita sanggup merencanakan Ukuran Potongan Lembaran ACP = 64cm x 64cm, ibarat Gambar dibawah ini. Gunakan Mesin Potong Plat Alumanium untuk melaksanakan pemotongan.

(Proses Pemotongan Lembaran ACP)


3.  Setelah Lembaran ACP final dipotong dengan ukuran = 64cm x 64cm, lakukan proses Routing pada Lembaran ACP tersebut, biar nanti sanggup ditekuk sebesar 90 derajat. Sesuaikan ukuran Routing ibarat Gambar kedua dibawah ini, yaitu = 59cm x 59cm pada bab "tengah" dan 2,5cm pada bab "keliling".

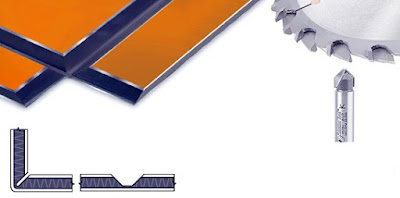

(Proses Routing memakai Mata Pisau Router 90 derjat)


4. Setelah proses Routing selesai, Potong ke 4 Sudut (yang diarsir warna Biru) ibarat Gambar diatas. Lalu buang bab yang berwarna Biru tersebut, ibarat Gambar dibawah ini.


5.  Lalu tekuk ke 4 sisi bab ACP yang lebar 2,5cm tersebut keatas, sebesar 90 derajat, ibarat Gambar dibawah ini.

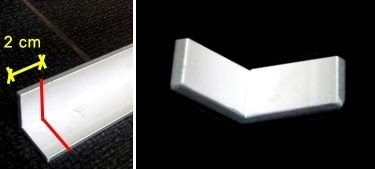

6.  Setelah ACP terbentuk ibarat Gambar diatas, buat Bracket dengan memakai Potongan Plat Siku Alumanium yang telah disediakan sebelumnya (seperti Gambar dibawah ini), untuk mengunci ke 4 sudut yang ditunjukkan pada Gambar diatas.


7.  Kunci ke 4 sudut yang ditunjukkan pada Gambar dibawah ini, memakai Bracket yang telah disediakan sebelumnya. Penguncian memakai Paku Rivert (Paku Keling).


8.  Setelah ke 4 Bracket diatas terpasang, kita perlu memasang Bracket lagi pada ke 4 sudut tersebut. Yaitu Bracket yang nantinya akan dipakai untuk mengunci (menyatukan) Lembaran ACP pada Rangka Dudukan ACP. Panjang Bracket tidak harus 5 cm, tapi diubahsuaikan dengan Bobot Lembaran ACP yang akan dipikulnya, sanggup 6 cm atau 7 cm.

Buat Bracket memakai Plat Siku Alumanium (atau Plat Siku dari Besi) ibarat Gambar dibawah ini. Lalu pasang Bracket tersebut pada Lembaran ACP dengan memakai Paku Rivert (Paku Keling). Setiap sudut Lembaran ACP dipasang 2 buah Bracket.

Jika dihitung Jumlah Bracket ini = 8 buah (per-setiap 1 Lembar ACP yang difabrikasi), alasannya setiap Sudut dipasang 2 buah Bracket. Hal penting yang perlu diperhatikan adalah: Posisi 8 buah Bracket tersebut.

Posisi 8 buah Bracket tersebut harus diatur sedemikian rupa biar tidak tumpang tindih dengan Bracket pada Lembaran ACP ke-2, ke-3, ke-4, dan seterusnya, yang dipasang disamping Kiri, Kanan, Atas, dan Bawah, dari masing-masing Lembaran ACP tersebut.



9.  Pekerjaan Fabrikasi Lembaran ACP selesai. Kita sanggup menciptakan Jumlahnya sesuai dengan kebutuhan, untuk menutup seluruh Rangka Dudukan ACP yang ada.

Demikian artikel tentang Metode Pelaksanaan Pemasangan Aluminium Composite Panel (ACP) - Fabrikasi Lembaran ACP (Tahap 2) yang dapat kami sampaikan. Untuk artikel lainnya tentang Metode Pelaksanaan Pemasangan Dinding Bata Merah dapat dilihat DISINI.
